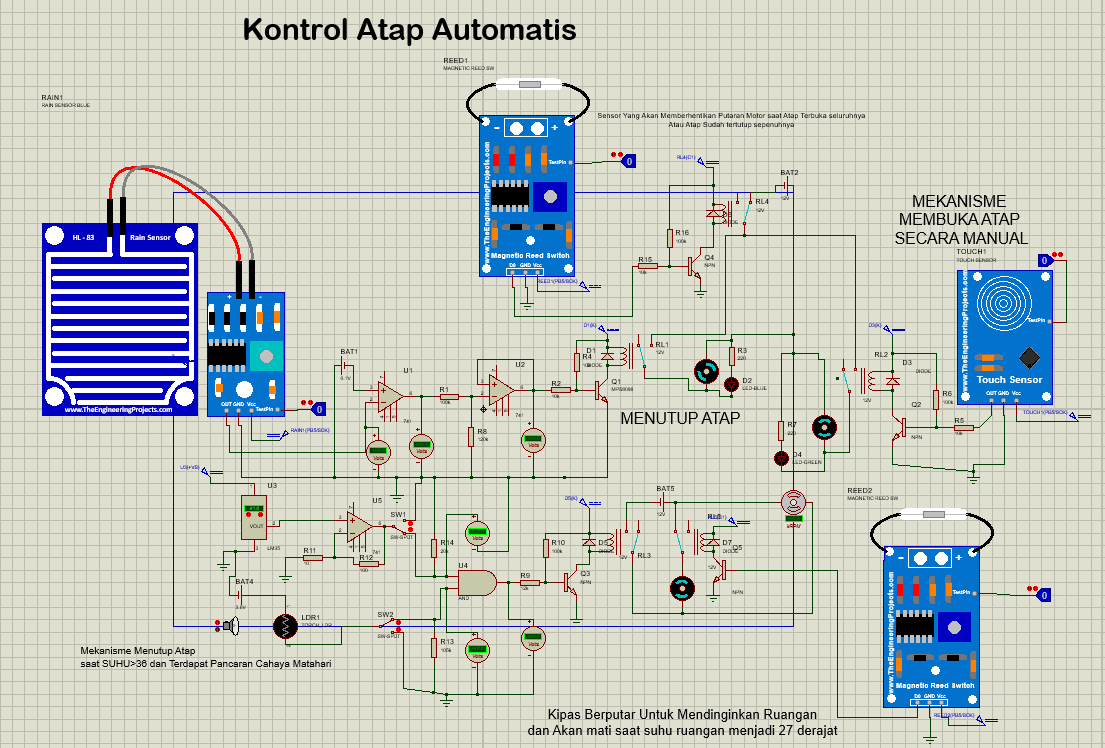

Kontrol Atap Otomatis

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Prinsip Kerja Rangkaian

5. Video

6. Link Download

1. Tujuan[Kembali]

• memahami karakteristik rangkaian Detector Inverting Amplifier
• mengetahui komponen yang di perlukan
• mengetahui cara menghitung nilai penguatan

2. Alat dan Bahan[Kembali]

A. Alat

 1. Baterai

Baterai berfungsi sebagai sumber tegangan DC. Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.

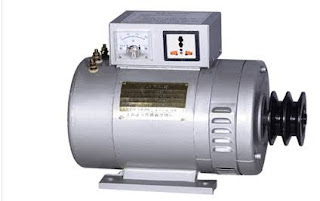

2. DC generator

Generator DC atau generator arus searah (DC) adalah salah satu jenis mesin listrik, dan fungsi utama mesin generator DC adalah mengubah energi mekanik menjadi listrik DC (arus searah). Proses perubahan energi menggunakan prinsip gaya gerak listrik yang diinduksi secara energi. Diagram Generator DC ditampilkan di bawah.

3.Voltmeter

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.



B. Bahan

1. Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Pada rangkaian ini resistor juga berfungsi untuk mencari frekuensi pada IC.

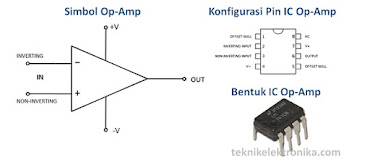

2. Op-Amp

Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang terintegrasi dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, dimana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp).

3.Motor DC

B. DC Motor Specifications

• Standard 130 Type DC motor
• Operating Voltage: 4.5V to 9V
• Recommended/Rated Voltage: 6V
• Current at No load: 70mA (max)
• No-load Speed: 9000 rpm
• Loaded current: 250mA (approx)
• Rated Load: 10g*cm
• Motor Size: 27.5mm x 20mm x 15mm
• Weight: 17 grams

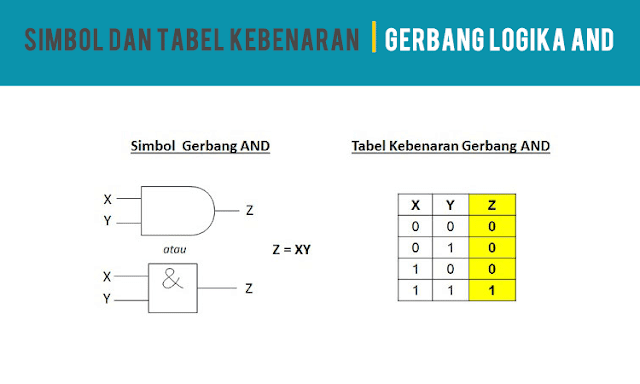

4.Gerbang Logika AND

Gerbang logika AND adalah gerbang logika yang mempunyai masukan dua atau lebih serta mempunyai satu keluaran. Pada gerbang logika AND, masukan logikanya tinggi jika semua keluaran logikanya juga tinggi.

5.Fan DC

6.LED

• a. Spesifikasi :


  * Superior weather resistance

  * 5mm Round Standard Directivity


  * UV Resistant Eproxy

  * Forward Current (IF): 30mA

  * Forward Voltage (VF): 1.8V to 2.4V

  * Reverse Voltage: 5V

  * Operating Temperature: -30℃ to +85℃

  * Storage Temperature: -40℃ to +100℃

  * Luminous Intensity: 20mcd

  b. Konfigurasi Pin :

  * Pin 1 : Positive terminal of LED

  * Pin 2 : Negative terminal of LED

7.Transistor BC547

A. Konfigurasi Pin

1. Collector

2.  Base

3. Emitter

B. Spesifikasi :

Transistor Type : NPN

Voltage – Collector Emitter Breakdown (Max) : 45 V

Current- Collector (Ic) (Max) : 100mA

Power – Max : 625 mW

DC Current Gain (hFE) (Min) @ Ic, Vce : 110 @ 2mA, 5V

Vce Saturation (Max) @ Ib Ic : 300mV, @ 5mA, 100mA

Frequency – Transition : 300MHz

Current- Collector Cutoff (Max) : -

Mounting Type : Through Hole

Package / Case : TO-226-3, TO-92-3 (TO-226AA) Formed Leads

Packaging : Tape & Box (TB

Lead Free Status : Lead Free

RoHs Status : RoHs Compliant

8.Ground

Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian

9.Dioda

A. Spesifikasi :

• Package Type: Available in DO-41 & SMD Packages
• Diode Type: Silicon Rectifier General Usage Diode
• Max Repetitive Reverse Voltage is: 1000 Volts
• Average Fwd Current: 1000mA
• Non-repetitive Max Fwd Current: 30A
• Max Power Dissipation is: 3W
• Max Storage & Operating temperature Should Be: -55 to +175 Centigrade

10.Logicstate

11.Relay

B. Spesifikasi :

• Trigger Voltage (Voltage across coil) : 12V DC
• Trigger Current (Nominal current) : 70mA
• Maximum AC load current: 10A @ 250/125V AC
• Maximum DC load current: 10A @ 30/28V DC
• Compact 5-pin configuration with plastic moulding
• Operating time: 10msec Release time: 5msec
• Maximum switching: 300 operating/minute (mechanically)

12.Switch SW-SPDT

Kode / Istilah SPDT adalah singkatan dari Single Pole Double Throw. Jika di Bahasa Indoneisakan disebut satu sumber Dua arah. switch jenis ini menunjukan dapat menghubungkan dan memutuskan satu sambungan arus listrik pada dua arah sambungan. Salah satu saklar yang mengambil cara ini adalah saklar tukar. Hanya saja saklar tukar tidak memliki kondisi Off sedangkan SPDT sesungguhnya memiliki kondisi OFF.

13.LDR Sensor

Spesifikasi LDR :

        ·         Tegangan maksimum (DC): 150V.

        ·         Konsumsi arus maksimum: 100mW.

        ·         Tingkatan Resistansi/Tahanan : 10Ω sampai 100KΩ

        ·         Puncak spektral: 540nm (ukuran gelombang cahaya)

        ·         Waktu Respon Sensor : 20ms – 30ms.

Grafik Disipasi Daya :

Grafik Resistansi :

Grafik Spectral Response :

14.LM35 sensor

Spesifikasi LM35 :
·Dikalibrasi Langsung dalam Celcius (Celcius)
·Faktor Skala Linear + 10-mV / ° C
·0,5 ° C Pastikan Akurasi (pada 25 ° C)
·Dinilai untuk Rentang Penuh −55 ° C hingga 150 ° C
·Cocok untuk Aplikasi Jarak Jauh
·Biaya Rendah Karena Pemangkasan Tingkat Wafer
·Beroperasi Dari 4 V hingga 30 V
·Pembuangan Arus Kurang dari 60-μA
·Pemanasan Mandiri Rendah, 0,08 ° C di Udara Diam
·Hanya Non-Linearitas ± ¼ ° C Tipikal
·Output Impedansi Rendah, 0,1 Ω untuk Beban 1-mA

Konfigurasi LM35 :

Grafik respon sensor :

15.Touch Sensor

a. Spesifikasi :

* Operating voltage 2.0V~5.5V

* Operating current @VDD=3V, no load

* At low power mode typical 1.5uA, maximum 3.0uA

* The response time max 220mS at low power mode @VDD=3V

* Sensitivity can adjust by the capacitance(0~50pF) outside

* Stable touching detection of human body for replacing traditional direct switch key

* Provides Low Power mode

* Provides direct mode、toggle mode by pad option(TOG pin) Q pin is CMOS output

* All output modes can be selected active high or active low by pad option(AHLB pin)

* After power-on have about 0.5sec stable-time, during the time do not touch the key pad, and the function is disabled

* Auto calibration for life at low power mode the re-calibration period is about 4.0sec normally, when key detected touch and released touch, the auto re-calibration will be redoing after about 16sec from releasing key

* The sensitivity of TTP223N-BA6 is better than TTP223-BA6’s. but the stability of TTP223N-BA6 is worse than TTP223-BA6’s.

b. Konfigurasi Pin :

* Pin 1 : Vcc

* Pin 2 : Gnd

* Pin 3 : Vout

c. grafik respon

16. Magnetic Reed switch sensor

Spesifikasi :

Konfigurasi Pin :

Grafik respon sensor :

17.Rain Sensor

Konfigurasi Pin :

 Rain sensor merupakan sensor yang berfungsi untuk mendeteksi hujan turun atau tidak. Intinya sensor ini jika terkena air pada papan sensornya maka resistansinya akan berubah, semakin banyak semakin kecil dan sebaliknya

Spesifikasi :

1.  Sensor ini bermaterial dari FR-04 dengan dimensi 5cm x 4cm berlapis nikel dan dengan kualitas tinggi pada kedua sisinya

2.  Pada lapisan module mempunyai sifat anti oksidasi sehingga tahan terhadap korosi

3.  Tegangan kerja masukan sensor 3.3V – 5V

4.  Menggunakan IC comparator LM393 yang stabil

5.  Output dari modul comparator dengan kualitas sinyal bagus lebih dari 15mA

3. Dasar Teori[Kembali]

1. Resistor

Resistor adalah komponen dasar elektronika yang selalu digunakan dalam setiap rangkaian elektronika karena bisa berfungsi sebagai pengatur atau untuk membatasi jumlah arus yang mengalir dalam suatu rangkaian. Dengan resistor, arus listrik dapat didistribusikan sesuai dengan kebutuhan. Sesuai dengan namanya resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Satuan resistansi dari suatu resistor disebut Ohm atau dilambangkan dengan simbol Ω (Omega).

Simbol Resistor :

Cara menghitung nilai resistor :

a. Membaca Kode Warna Resistor

b. Membaca Resistor SMD

c. Menggunakan Multimeter Analog/Digital

Rumus :

1. Jika rangkaian seri, maka :

2. Jika rangkaian paralel, maka :

2. Op-Amp 741

Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas.

Op Amp Sebagai Penguat Inverting

Penguat Inverting adalah suatu rangkaian penguat yang berfungsi menguatkaan sinyal akan tetapi sinyal yang dikuatkan akan berbanding terbalik 180 derajat dengan dinyal masukkannya. Bentuk sinyal input output rangkaian inverting dapat dilihat pada gambar 2. Pada dasarnya penguat inverting digunakan sebagai pengkondisi sinyal inputan sensor yang terlalu kecil sehingga dibutuhkan penguatan untuk diproses.

Salah satu fungsi pamasangan resistor umpan balik (feedback) atau pada gambar R2 dan resistor input R1 adalah untuk mengatur faktor penguatan inverting amplifier (penguat membalik) tersebut. Dengan dipasangnya resistor feedback (Rf) dan resistor input (R1) maka faktor penguatan dari penguat membalik dapat diatur dari 1 sampai 100.000 kali.

Op Amp Sebagai Penguat Non Inverting

 Penguat Non Inverting adalah suatu rangkaian penguat yang berfungsi menguatkaan sinyal dan hasil sinyal yang dikuatkan tetap sefasa dengan sinyal inputannya, hasil dari sinyal input dan output rangkaian non inverting dapat dilihat pada Gambar

Pada dasarnya penguat non inverting digunakan sebagai pengkondisi sinyal inputan sensor yang terlalu kecil sehingga dibutuhkan penguatan untuk diproses. intinya penguat non inverting ke balikkan dari penguat inverting.

Keterangan Gambar

Vin : Tegangan Masukan

Vout : Tegangan Keluaran

Rg : Resistansi ground

Rf : Resistansi feedback

3. Dioda

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.

Cara Kerja Dioda :

Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

    A. Kondisi Tanpa Tegangan

            Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda.

    B. Kondisi Tegangan Positif

           Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup.

    C. Kondisi Tegangan Negatif

           Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.

4. Transistor BC547

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini:

        Karakteristik Input

Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor. Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.

        Karakteristik Output

Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.

Grafik gelombang Input Output

5. LED

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya. Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya. Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

Cara Kerja

Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda. LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya.

6. Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Cara Kerja

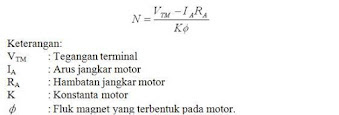

7. Motor DC

Motor DC adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.

Cara Kerja

 Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.Kecepatan putar motor DC (N) dirumuskan dengan Persamaan berikut.

8. Generator DC

Prinsip kerja Generator DC:

 Pembangkitan tegangan induksi oleh sebuah generator diperoleh melalui dua cara: a) Dengan menggunakan cincin-seret, menghasilkan tegangan induksi bolak-balik. b) Dengan menggunakan komutator, menghasilkan tegangan DC. Proses pembangkitan tegangan tegangan induksi tersebut dapat dilihat pada Gambar 7.7

Jika rotor diputar dalam pengaruh medan magnet, maka akan terjadi perpotongan medan magnet oleh lilitan kawat pada rotor. Hal ini akan menimbulkan tegangan induksi. Pada posisi ini terjadi perpotongan medan magnet secara maksimum oleh penghantar, akan menghasilkan tegangan induksi nol. Hal ini karena tidak adanya perpotongan medan magnet dengan penghantar pada jangkar atau rotor. Daerah medan ini disebut daerah netral.

Jika ujung belitan rotor dihubungkan dengan slip-ring berupa dua cincin (disebut juga dengan cincin seret), maka dihasilkan listrik AC (arus bolak-balik) berbentuk sinusoidal. Bila ujung belitan rotor dihubungkan dengan komutator satu cincin dengan dua belahan, maka dihasilkan listrik DC dengan dua gelombang positif, yaitu :

 a) Rotor dari generator DC akan menghasilkan tegangan induksi bolakbalik. Sebuah komutator berfungsi sebagai penyearah tegangan AC.

b) Besarnya tegangan yang dihasilkan oleh sebuah generator DC, sebanding dengan banyaknya putaran dan besarnya arus eksitasi (arus penguat medan).

 2.4 Cara melakukan start pada Generator :

    1. Dengan penggerak Mula

        Untuk sistem start dengan penggerak mula biasanya berupa mesin diesel untuk kapasitas daya yang kecil, turbin air atau turbin uap untuk kapasitas daya menengah dan turbin uap untuk kapasitas daya yang sangat besar.

    2. Pengubah Frekuensi

        Motor sinkron mendapat pengisian dari sebuah generator sinkron khusus. Pengisian dilakukan dengan arus tukar berfrekuensi variabel dari hampir nol hingga mencapai frekuensi nominal. Dengan demikian motor sinkron mengalami start mulai putaran hampir nol hingga mencapai putaran nominal.

    3. Sebagai Generator Rotor Sangkar/Start Asinkron

        Dalam hal ini rotor mesin dilengkapi suatu belitan yang bekerja sebagai sangkar asinkron. Dengan demikian selama start mesin bekerja sebagai motor tak serempak. Dengan start asinkron pada kumparan medan dapat dihasilkan gaya-gaya gerak listrik yang tinggi, disebabkan jumlah lilitan magnet yang biasanya besar. Gaya-gerak listrik yang tinggi ini bukan saja dapat merusak mesin, melainkan dapat juga menimbulkan bahaya bagi personil yang melayani mesin sinkron itu. Untuk menghindari bahaya ini kumparan magnet selama start dapat dibagi dalam beberapa belitan, yang masing-masing dihubungsingkatkan. Setelah mencapai putaran sinkron, hubungan ini dilepaskan. Dalam hal ini sistem start yang digunakan pada generator set GSC 05 adalah dengan penggerak mula.

9. Logic State

Gerbang logika atau logic State adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.

Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya. Input dan Output pada Gerbang Logika hanya memiliki 2 level. Kedua Level tersebut pada umumnya dapat dilambangkan dengan :

• HIGH (tinggi) dan LOW (rendah)
• TRUE (benar) dan FALSE (salah)
• ON (Hidup) dan OFF (Mati)
• 1 dan 0



Tabel Kebenaran

7 jenis gerbang logika :

 1. Gerbang AND : Apabila semua / salah satu input merupakan bilangan biner (berlogika) 0, maka output akan menjadi 0. Sedangkan jika semua input adalah bilangan biner (berlogika) 1, maka output akan berlogika 1.

 2. Gerbang OR : Apabila semua / salah satu input merupakan bilangan biner (berlogika) 1, maka output akan menjadi 1. Sedangkan jika semua input adalah bilangan biner (berlogika) 0, maka output akan berlogika 0.

 3. Gerbang NOT : Fungsi Gerbang NOT adalah sebagai Inverter (pembalik). Nilai output akan berlawanan dengan inputnya.

 4. Gerbang NAND : Apabila semua / salah satu input bilangan biner (berlogika) 0, maka outputnya akan berlogika 1. Sedangkan jika semua input adalah bilangan biner (berlogika) 1, maka output akan berlogika 0.

 5. Gerbang NOR : Apabila semua / salah satu input bilangan biner (berlogika) 1, maka outputnya akan berlogika 0. Sedangkan jika semua input adalah bilangan biner (berlogika) 0, maka output akan berlogika 1.

 6. Gerbang XOR : Apabila input berbeda (contoh : input A=1, input B=0) maka output akan berlogika 1. Sedangakan jika input adalah sama, maka output akan berlogika 0.

 7. Gerbang XNOR : Apabila input berbeda (contoh : input A=1, input B=0) maka output akan berlogika 0. Sedangakan jika input adalah sama, maka output akan berlogika 1.

10. LDR

LDR (Ligh Dependent Resistor) adalah suatu komponen elektronik yang resistansinya tergantung pada intensitas cahaya. LDR di buat dari bahan Cadium Sulfida yang peka terhadap cahaya. LDR akan mempunyai hambatan yang sangat besar saat tidak ada cahaya mengenainya (gelap). Dalam kondisi ini hambatan LDR mampu mencapai 1M ohm, akan tetapi pada saat LDR mendapat cahaya hambatan LDR akan menurun menjadi beberapa puluh ohm saja.

Cara Kerja

Pada saat gelap atau cahaya redup, bahan dari cakram pada LDR menghasilkan elektron bebas dengan jumlah yang relatif kecil. Sehingga hanya ada sedikit elektron untuk mengangkut muatan elektrik. Artinya pada saat cahaya redup LDR menjadi pengantar arus yang kurang baik, atau bisa disebut juga LDR memiliki resistansi yang besar pada saat gelap atau cahaya redup. Pada saat cahaya terang, ada lebih banyak elektron yang lepas dari bahan semikonduktor tersebut. Sehingga akan ada lebih banyak elektron untuk mengangkut muatan elektrik. Artinya pada saat cahaya terang LDR menjadi konduktor atau bisa disebut juga LDR memilki resistansi yang kecil pada saat cahaya terang. LDR digunakan untuk mengubah energi cahaya menjadi energi listrik. Saklar cahaya otomatis adalah salah satu contoh alat yang menggunakan LDR. Akan tetapi karena responsnya terhadap cahaya cukup lambat, LDR tidak digunakan pada situasi dimana intesitas cahaya berubah secara drastis.

Grafik Respon LDR

11. Sensor Touch

sensor sentuh atau touch sensor adalah sensor elektronik yang bisa mendekeksi sentuhan. Sensor sentuh ini beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor).

Prinsip Kerja Sensor

Cara kerja sensor sentuh adalah active low, karena rangkaian ini mengggunakan resistor, resistor pulp up dan pulp down, rangkaian pulp up berisfat active low mengeluarkan sinyal 1 kecuali saat saklar aktif, namun sebaliknya resistor pulp down akan akrif jika mengeluarkan sinyal 0 kecuali saat saklar tidak aktif. Jika rangkaian mengeluarkan sinyal 1 saat tombol tidak ditekan, namun jika sungut tertekan maka sinyal output akan menjadi 0 karena dihubungkan dengan ground.

Jenis - jenis Sensor sentuh

sensor sentuh pada dasarnya adalah saklar limit switch dan microswitch( saklar spdt) dengan berbagai macam bentuk variasinya, sensor sentuh biasanya digunakan yaitu transistor pulp up bersifat active low yang berarti rangkaian mengeluarkan sinyal 1 kecuali saklar aktif, saklar down yaitu bersifat kebalikan dari saklar pulp up yaitu bersifat active low yaitu rangkaian mengeluarkan sinyal 0 kecuali saat saklar aktif, nilai resistor pada pulp down bekisar antara 1-10kq

Grafik Respon Sensor

12. Sensor Magnet

Disebut juga Relai Buluh adalah Alat yang akan terpengaruh Medan Magnet dan akan memberikan perubahan kondisi pada keluaran, seperti layaknya saklar dua kondisi (on/off) yang digerakkan oleh adanya medan magnet disekitarnya. Biasanya sensor ini dikemas dalam bentuk kemasan yang hampa dan bebas dari debu, kelembapan, asap maupun uap.

Cara Kerja

Sensor ini akan bekerja ketika jenis konduktor berada/mempengaruhi keberadaan medan magnet sehingga magent dapat tertarik atau tertolak sesuai pengaruh yang diberikan.

Grafik Respon Sensor

13. Sensor LM35

Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh National Semiconductor. LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan penyetelan lanjutan.

Meskipun tegangan sensor ini dapat mencapai 30 volt akan tetapi yang diberikan kesensor adalah sebesar 5 volt, sehingga dapat digunakan dengan catu daya tunggal dengan ketentuan bahwa LM35 hanya membutuhkan arus sebesar 60 µA hal ini berarti LM35 mempunyai kemampuan menghasilkan panas (self-heating) dari sensor yang dapat menyebabkan kesalahan pembacaan yang rendah yaitu kurang dari 0,5ºC pada suhu 25ºC

Grafik Respon Sensor

14. Sensor Hujan

Rain sensor atau sensor hujan adalah jenis sensor yang berfungsi mendeteksi terjadinya hujan atau tidak. Pada sensor ini, terdapat integrated circuit atau IC (komponen dasar yang terdiri dari resistor, transistor, dan lain-lain) komparator yang berfungsi memberikan sinyal berupa logika ‘on’ dan ‘off’.

Cara Kerja

module sensor ini yaitu pada saat ada air hujan turun dan mengenai panel sensor maka akan terjadi proses elektrolisasi oleh air hujan. Dan karena air hujan termasuk dalam golongan cairan elektrolit yang dimana cairan tersebut akan menghantarkan arus listrik

Grafik Respon Sensor

15.Baterai

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable). Baterai simbol seperti gambar di bawah ini:

16.Fan DC

Kipas pendingin yang digerakkan oleh motor listrik ini sudah tidak memanfaatkan putaran dari poros engkol untuk memutarkan kipas pendingin. Motor listrik ini dapat bergerak atau berputar jika ada arus listrik yang mengalir ke motor listrik tersebut.

Tipe motor listrik yang digunakan ini adalah motor listrik DC yaitu arus yang digunakan adalah jenis arus searah.

Pada tipe kipas pendingin yang digerakkan oleh motor listrik ini menggunakan sensor temperatur air pendingin atau water temperature sensor (WTS). Sensor suhu air pendingin ini akan mendeteksi suhu air pada mesin, bila suhu air telah mencapai batas yang ditetapkan maka sensor ini akan mengirimkan data ke ECU sehingga ECU akan memberikan signal tegangan ke relay fan sehingga relay fan aktif dan arus listrik dapat mengalir ke motor listrik dan akhirnya motor listrik dapat bekerja bekerja. Hal tersebut berrarti bahwa kipas pendingin radiator akan bekerja jika temperatur air pendingin mesin telah mencapai batas yang ditentukan (antara 800 C sampai 900 C).

Hal tersebut akan memberikan banyak keuntungan pada kipas pendingin tipe ini, yaitu temperatur kerja mesin dapat dicapai dengan cepat dan juga karena gerakkan putarannya diambil dari motor listrik maka mesin tidak akan terbebani untuk memutarkan kipas pendingin.

17. Voltmeter

Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.

18.Ground

Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian

19. Switch SW-SPDT

Switch  single pole double throw (SPDT) adalah Switch  tiga terminal, satu untuk input dan dua lainnya untuk output. Ini menghubungkan terminal umum ke satu atau yang lain dari dua terminal.

Untuk menggunakan SPDT sebagai Switch  SPST maka gunakan saja terminal COM alih-alih terminal lain. Misalnya kita bisa menggunakan COM dan A atau COM dan B.

Dari Rangkaian, ini dengan jelas menunjukkan apa yang terjadi ketika Switch  SPDT digerakkan bolak-balik. Switch  ini digunakan dalam Rangkaian tiga arah untuk menyalakan / mematikan lampu dari dua lokasi, seperti dari atas dan bawah tangga.

Ketika Switch  A ditutup maka arus mengalir melalui terminal dan hanya  A yang ON, dan B akan OFF. Ketika saklar B ditutup maka arus mengalir melalui terminal dan hanya B yang ON dan A OFF. Di sini kami mengontrol dua Rangkaian atau jalur melalui satu cara atau sumber.

20. AND Gate

Gerbang AND memerlukan minimal 2 atau lebih Input untuk menghasilkan hanya 1 Output dalam 1 gerbang logika

Gerbang AND mempunyai prinsip kerja jika semua input bernilai 1 atau ON akan menghasilkan output 1

Sedangkan jika salah satu input terdapat logika 0 atau OFF maka tidak akan menghasilkan output atau nilai outputnya 0 (OFF)

Simbol yang menandakan Operasi Gerbang Logika AND adalah tanda titik (“.”) atau tidak memakai tanda sama sekali.

Contohnya : Z = X.Y atau Z = XY.

4. Prinsip Kerja Rangkaian[Kembali]

Sensor hujan mendeteksi adanya hujan maka logika akan bernilai 1 maka akan mengeluarkan tegangan sebesar 5 volt yang masuk melalui Op-Amp dan akan dikuatkan sehingga akan masuk melalui transistor NPN arus sebesar besar dari 0,84 yang akan menggerakkan relai sehingga berpindah dan membuat motor bergerak dan menyalakan lampu LED sebagai indikasi bahwa motor bergerak dan di ujung atap dipasang sensor magnet yang mana ketika sensor magnet ini telah sampai pada bagian ujung atap maka akan hidup sehingga membuat motor berhenti dan atap tertutup sepenuhnya.

Sensor kedua sensor sentuh yang mana sensor sentuh di sini akan membuka atap secara manual mana akan mengeluarkan tegangan dan arus sehingga melewati transistor NPN dan menggerakkan relay sehingga motor bergerak dan motor menyalakan led yang menandakan bahwa atap bergerak dan akan membuka sampai benar-benar terbuka di pangkal atap di pasang sensor magnet yang akan mendeteksi Medan magnet yang akan memutus arus pada motor sehingga motor berhenti.

Sensor ketiga dan sensor keempat yaitu sensor suhu dan sensor cahaya atau LDR ketika suhu lebih dari 36 derajat maka tegangan akan diperkuat oleh OP-Amp dan masuk pada logika gerbang logika And dan ketika intensitas cahaya sudah lebih besar atau lebih banyak dibandingkan biasanya maka akan membuat arus pada baterai yang apa masuk pada gerbang kaki gerbang and satu lagi sehingga ketika kedua gerbang and bernilai 1 maka akan mengeluarkan output, output yang akan masuk ke transistor NPN yang akan menggerakkan relay sehingga motor berputar untuk menutup atap dan kipas berputar untuk mendinginkan suhu ruangan Ketika suhu ruangan sudah kembali menuju 27 derajat maka relay akan berpindah dan kipas akan berhenti bergerak. Ketika intensitas cahaya sudah rendah maka relay akan kembali ke posisi semula dan motor berhenti berputar

5. Video[Kembali]

Tonton Video

6. Link Download[Kembali]

 File HTML klik disini

 Rangkaian Simulasi Proteus klik disini

 File Video Rangkaian klik disini

 Datasheet Op-Amp klik disini

 Datasheet Resistor klik disini

 Datasheet LED klik disini
 Datasheet Relay klik disini

 Datasheet Buzzer klik disini

 Datasheet Transistor NPN klik disini

 Datasheet Touch Sensor klik disini

 Datasheet PIR Sensor klik disini
 Library Sensor Proteus klik disini
