Percobaan 3

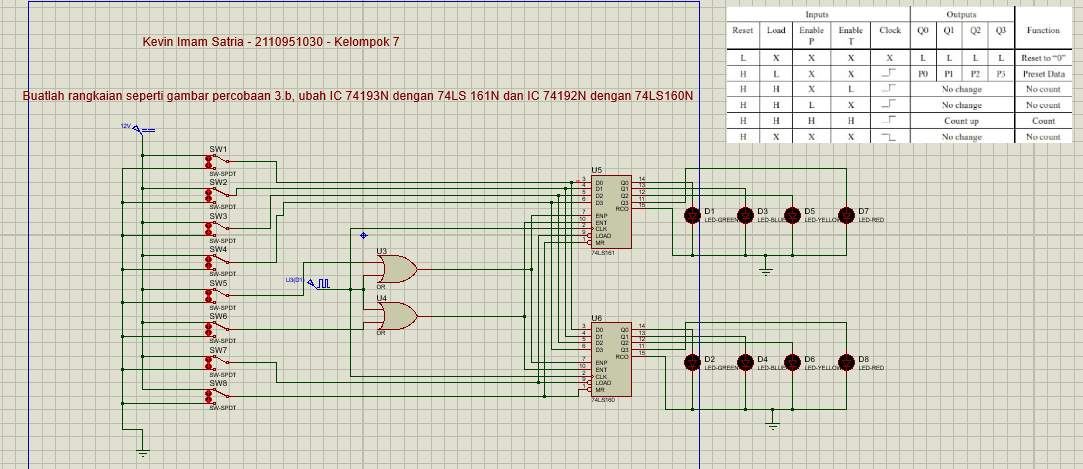

Kondisi 9 ->  Buatlah rangkaian seperti gambar percobaan 3.b, ubah IC 74193N dengan 74LS 161N dan IC 74192N dengan 74LS160N


2. Gambar Rangkaian Simulasi [Kembali]







3. Video Simulasi [Kembali]




4. Prinsip Kerja [Kembali]

Rangkaian ini merupakan rangkaian syncronus sehingga input untuk kedua ic nya di paralelkan sehingga kedua ic bisa bekerja dalam waktu yang bersamaan
pada kondisi ini dimana IC nya adalah 74LS161 dan 74LS160 hanya memiliki counter up sesuai dengan tabel kebenarannya


yaitu ketika semua kaki inputnya berlogika 1,perbedaan antara 74LS161 dan 74LS160 adalah pada maksimal penghitungannya
dimana pada 74LS161 maksimal countnya adalah 15 sedangkan pada 74LS160 maksimat countnya adalah 9.
kedua penghitungan ini dimulai dalam waktu yang sama karena berprinsip syncronus
