1. Kondisi [Kembali]

Percobaan 1 (Kondisi 10)

Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang NAND dengan 3

input dan 4 input, kemudian gerbang NOR dengan 2 dan 4 input,kemudian 2

gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian

keseluruhannya ditunjukkan dengan LED HIJAU atau LOGIC PROBE.

Dimana input awal berupa 4 saklar SPDT.

2. Gambar Rangkaian Simulasi [Kembali]

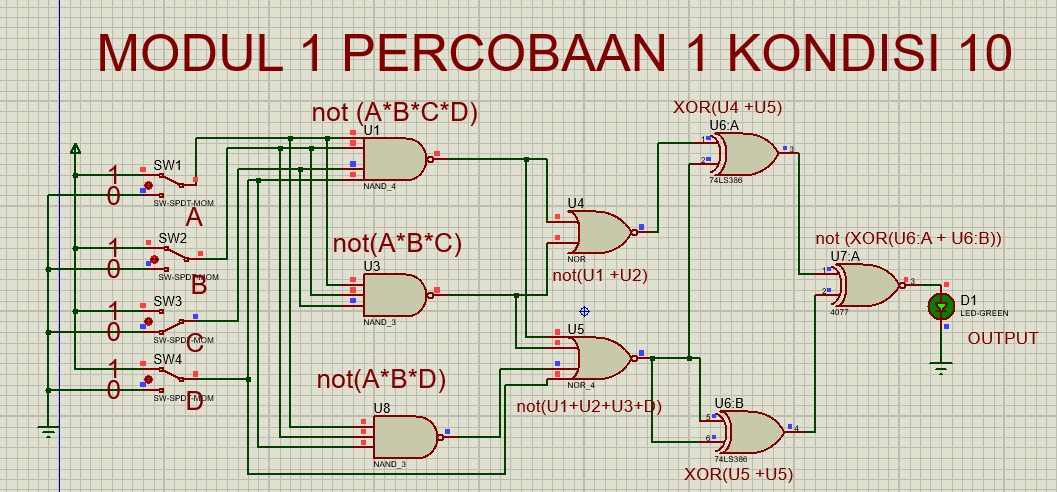

a. Rangkaian sebelum disimulasilan :

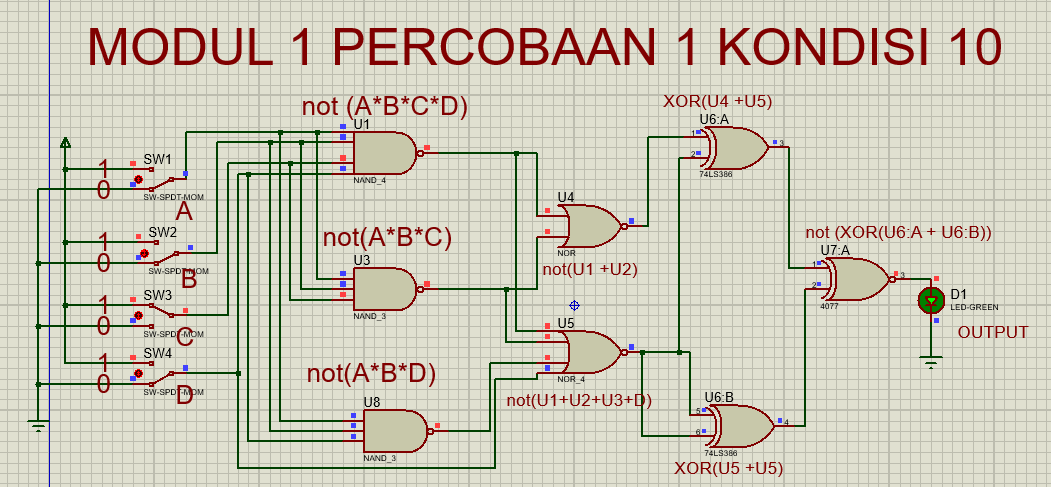

b. Rangkaian Setelah disimulasikan Saklar (D,C,B,A) :

 -Saklar (1,0,1,1)

-Saklar (0,1,0,0)

-Saklar (1,1,1,0)

3. Video Simulasi [Kembali]

4. Prinsip Kerja [Kembali]

Table of Truth

Gerbang NAND merupakan kombinasi dari gerbang AND dengan gerbang NOT dimana

keluaran gerbang AND dihubungkan ke saluran masukan dari gerbang NOT. Karena keluaran dari gerbang AND di”NOT”kan maka prinsip kerja dari gerbang NAND merupakan kebalikan dari gerbang AND. Outputnya merupakan komplemen atau kebalikan dari gerbang AND, yakni memberikan keadaan level logic 0 pada outputnya jika dan hanya jika keadaan semua inputnya berlogika 1.

     Sama halnya dengan NAND Gate, gerbang NOR merupakan kombinasi dari gerbang OR dengan gerbang NOT dimana keluaran gerbang OR dihubungkan ke saluran masukan dari gerbang NOT. Karena keluaran dari gerbang OR di”NOT”kan maka prinsip kerja dari gerbang NOR merupakan kebalikan dari gerbang OR. Outputnya merupakan komplemen atau kebalikan dari gerbang OR, yakni memberikan keadaan level logic 0 pada outputnya jika salah satu atau lebih inputnya berlogika 1.

     EX-OR singkatan dari Exclusive OR dimana jika input berlogic  sama maka output akan berlogic 0 dan sebaliknya jika input berlogic beda maka output akan berlogic 1.

     EX-NOR gate adalah kebalikan dari EX-OR gate dimana jika input berlogic sama maka output akan berlogic 1 dan sebaliknya jika input berlogic beda maka output akan berlogic 0.

a. Kondisi Output LED == HIGH

Urutan saklar D C B A, Output HIGH apa bila :

- 0 0 0 1

- 0 0 1 0

- 0 1 0 0

- 1 0 0 0

- 0 0 1 1

- 0 1 0 1

- 0 1 1 0

- 0 1 1 1

- 1 1 1 0

- 1 1 0 0

- 1 1 0 1

- 1 0 1 1

b. Kondisi Output LED == LOW

Urutan saklar D C B A, Output LOW apa bila :

- 1 1 1 1
